在建筑給水無負壓供水系統中，當需要貯存和調節水量，以及需要穩壓和減壓時，均可以設置不銹鋼水箱。根據水箱酌用途不同可分為高位水箱、減壓水箱、斷流水箱等。
水箱一般采用鋼板、鋼筋混凝土、玻璃鋼制作。鋼板水箱施工安裝方便，但易銹蝕，內外表面都應做防腐處理。鋼板水箱的造型可參考國家標準圖集。鋼筋混凝土水箱適合大型水箱，經久耐用、維護簡單、造價較低，但自重大，與管道連接不好時易漏水。玻璃鋼水箱質量輕、強度高、耐腐蝕、造型美觀，安裝維修方便，大容積水箱可現場組裝，因而得到普遍采用。
常用水箱的形狀有矩形不銹鋼水箱和方形不銹鋼水箱。
1．水箱附件

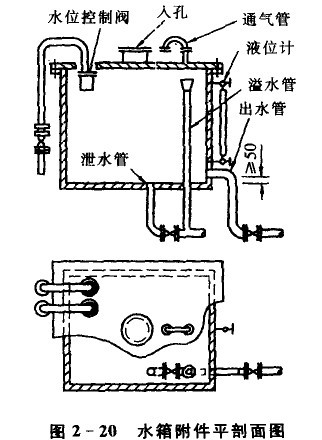

水箱應設進水管、出水管、溢流管、泄水管、水位信號裝置外爬梯等附件，見圖2—20。
(1)進水管：水箱進水管一般從側壁接入，也可以從底部或頂部接入。 當水箱利用管網壓力進水時，其進水管出口處應設浮球網或液壓閥。浮球閥一般不少于2個。浮球網直徑與進水管直徑相同，每個浮球閥前應裝有檢修閥門。
(2)出水管：水箱出水管可從例壁或底部接出。從側壁接出的出水管內底或從底部接出時的出水管口頂面，應高出水箱底50 mm。出水管口應設置閘閻。
水箱的進、出水管宜分別設置，當進、出水管為同一條管道時，應在出水管上裝設止回閥。當需要加裝止回同時，應采取阻力較小的旋啟式止回閥代替升降式止回閥，且標高應低于水箱低水位1m以上。生活與消防合用一個水箱時，消防出水管上的止回閻應低于生活出水虹吸管的管頂(低于此管頂時，生活虹吸管的真空被破壞，只保證消防出水管有水流出)至少2m，使其具備一定的壓力推動止回閥。當火災發生時，消防貯備水量才能真正發揮作用。

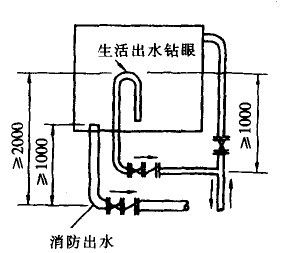

消防和生活合用水箱除了確保消防貯備水量不做它用的技術措施，見圖2—21G
(3)溢流管：水箱溢流管可從側壁或底部接出，其管徑血按排泄水箱大入流量確定，并宜比進水管大l一2號。溢流管上不得安裝閥門。溢流管不得與排水系統直接連接，必須采用間接排水，溢流管上應有防正塵土、昆蟲、蚊蠅等進入的措施，如設置水封、濾網等。
(4)泄水管：水箱泄水管應自底部低處接出。泄水管 圖2—2n 消防和生活臺用水箱上裝有閘閥(不應裝截讓閥)，可與溢流管相接，但不得與排水系統直接連接。泄水管管徑在無特殊要求下，管徑一般采用DN50。
(5)通氣管：供生活飲用水的水箱應設有密封箱蓋，箱蓋上應沒有檢修入孔和通氣管。通氣管可伸至室內或室外，但不得伸到有害氣體的地方，管口應有防止灰塵、昆蟲和蚊蠅進入的濾網，一般應將管口朝下設置。通氣管上不得裝設閥門、水封等妨礙通氣的裝置。通氣管不得與排水系統和通風道連接。通氣管一般采用DN50的管徑。

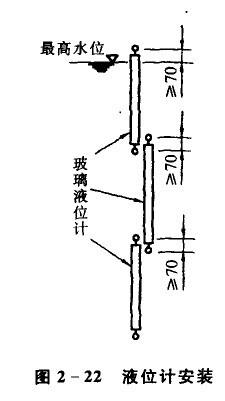

(6)液位計：一般應在水箱側壁上安裝玻璃液位計，用于就地指示水位。在—個液位計長度不夠時，可上下安裝2個或多個液位計。相鄰2個液位計的重疊部分，不宜少于70 mm，見圖2—22。若在水箱未裝液位信號計時，可設信號管給出溢水信號。信號管一般自水箱側壁接出，其設置高度應使其管內底與溢流管底或喇叭口溢流水面平齊。管徑一般采用DNl5信號管可接至經常有人值班房間內的洗臉盆、洗滌盆等處。若水箱液位與水泵連鎖，則在水箱側壁或頂蓋上安裝液位繼電器或信號器，常用的液位繼電器或信號器有浮球式、桿式、電容式與浮平式等。
水泵壓力進水的水箱的高低電掛水位均應考慮保持一定的安全容積，停泵瞬時的高電控水位應低于溢流水位100 mm，而開泵瞬時的低電控水位應高于設計低水位20mm，以免由于誤差而造成溢流或放空。
(7)水箱蓋、內外爬梯及其他有關附件，可參考《給水排水標難圖集》制作及安裝。
